一、概述
DTSY6607型電子式三相預付費電能表，采用先進的專用集成電路設計，全自動表面貼裝（SMT）生產工藝制造。電能表的線路設計和元器件選擇以較大的環境允差為依據，可保證整機長期穩定工作，高精度、高過載、低功耗，可靠性能高。采用符合國際標準的先進的智能IC卡技術實現預付費方式，內置磁保持繼電器。通過控制繼電器實現控制負載的通與斷，實現督促用戶先買電后用電的功能。
產品符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》和GB/T 18460.3-2001 《IC卡預付費售電系統第3部分：預付費電能表》的全部技術要求。
二、工作原理

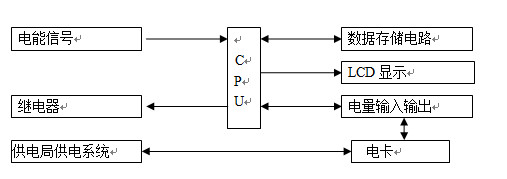

1、工作原理圖
電能表由分壓器取得電壓采樣信號，分流器取得電流采樣信號，經乘法器得到電壓電流乘積信號，再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈沖，通過分頻，驅動步進電機計量電度。
電能計量脈經光電耦合器送CPU處理，運算后存儲于存儲器中。由計算機管理信息系統，通過IC卡讀寫器，寫入一定電量和監控要求的IC卡輸入表內微處理器系統，經CPU運算后，提供顯示、報警狀態信號。
三、規格型號及技術參數：
1、規格型號
規格
型號
精度等級
電壓規格
(V)
電流規格（A）
DTSY6607
1.0
220
5(20)、10(40) 、20（80）
2、主要技術參數：
a、基本誤差:
負載電流
功率因數
百分數誤差限（％）
0.05Ib≤I<0.1Ib
±1.0
0.1Ib≤I≤Imax
±0.6
0.1Ib≤I<0.2Ib
0.5（滯后） 0.8（超前）
0.2Ib≤I≤Imax
b、氣參數（參比條件）：
起動電流： 0.4 % Ib
功耗：電壓線路<1.0W，3.0VA；
電流線路 < 1.0VA
潛動：具有邏輯防潛動電路
電壓范圍： 220V±10%
工作溫度范圍：-25℃~ +65℃
掉電數據存貯時間>20年
四、安裝與使用
1、電表在出廠時經檢驗合格，并加封鉛印，可安裝使用，如無鉛封或貯存過久，應請有關部門重新校驗加封，方可安裝使用。
2、電表應安裝在干燥通風的地方，安裝電表的底板應固定在堅固耐火，不易振動的墻上，電表高度約1.8m左右。

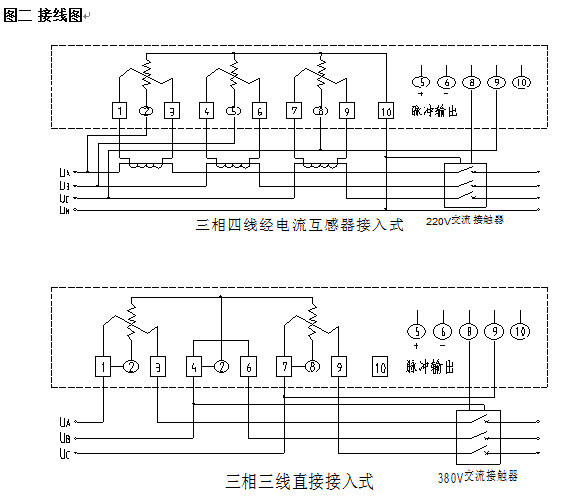

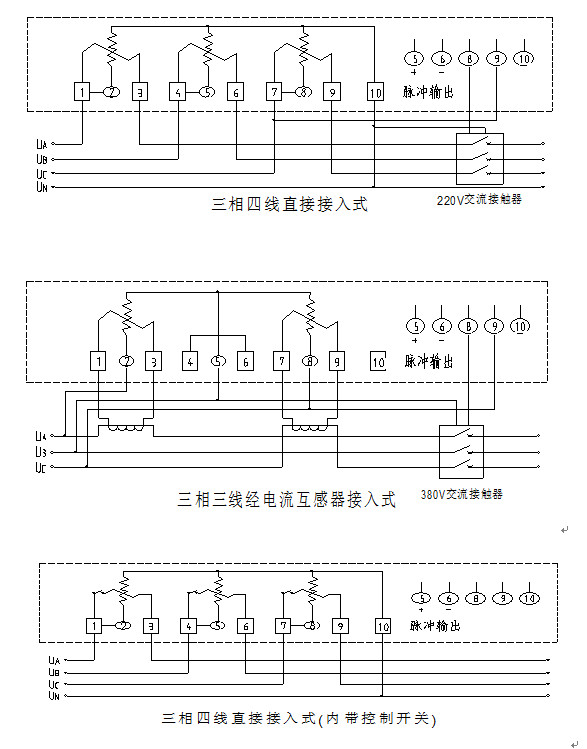

3、按圖一、圖二安裝和接線，擰緊接線螺釘，并緊固端鈕盒內連接板。
4、經互感器接入式電表其示數須乘以變比后，才是實際電能數。
5、一表一卡：用戶持有的IC卡不能互換，遺失時應到供電部門(售電處)補購一張。
6、購電準備：購電前，用戶須將IC卡插入卡座一次，便于將表內數據送回計算機數據庫。
7、購電方式：售電時，將IC卡插入IC卡讀寫器，同時操作計算機，將用
戶編號、預購電量、報警電量、限容方式及限容功率等加密寫入IC卡。
8、電卡使用：將購電卡插入卡座內，如是有效購電卡，則電表自動將數據讀入表內，LCD表顯示屏依次顯示：剩余金額、購電金額、總購金額、總用電量、用戶編號、常數，拔卡請妥善保存。
9、運行顯示：電表運行過程中，輪流顯示表內剩余金額、購電金額、總購金額、總用電量、用戶編號、常數。
10、超容報警：電表運行過程中，如果“報警指示燈”快速閃爍顯示，則警告用戶已超容用電。如該電表被設置為超容斷電限容方式，則超容用電60秒后，將拉閘3分鐘；如用戶插卡響應可立即恢復供電。
11、 囤積限量：如果購電量＋剩余電量>囤積限量（10000kWh)，則購電量不讀入，顯示器顯示“Error=10”提示，卡內電量仍有效。
12、 預警提醒：當表內剩余電量小于“聲光報警電量”時，“報警指示燈”將閃爍（間隔為1秒）顯示提醒用戶購電。
13、 斷電警告：當表內剩余電量小于“拉閘報警電量”時，“報警指示燈”常亮，液晶上顯示“拉閘”提示符，繼電器拉閘，此時用戶可以將購電卡插入電表一次，電表會合閘，“報警指示燈”繼續常亮，此時用戶應將快去供電部門購電，以免不能及時購電而無法用電。如果拉閘后找不到本表IC卡，可借用鄰居IC卡插入，以恢復供電。
14、 購電提醒：當表內剩余電量小于“報警電量”時，“報警指示燈”將常亮提醒。
15、 故障申報：剩余電量顯示為零或負值時，顯示“拉閘”提示符，如電表仍繼續運行，用戶應立即購電，并主動向供電部門反映情況。

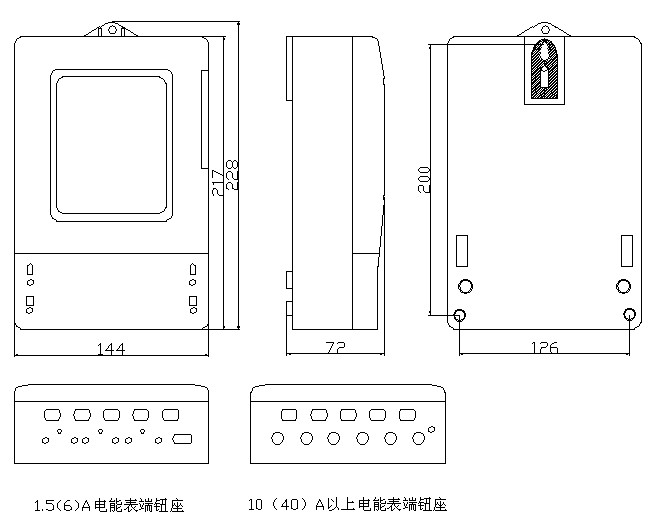

圖一 外形圖

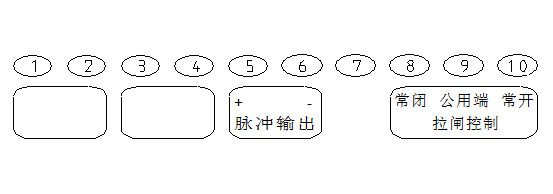

功能端子接線
